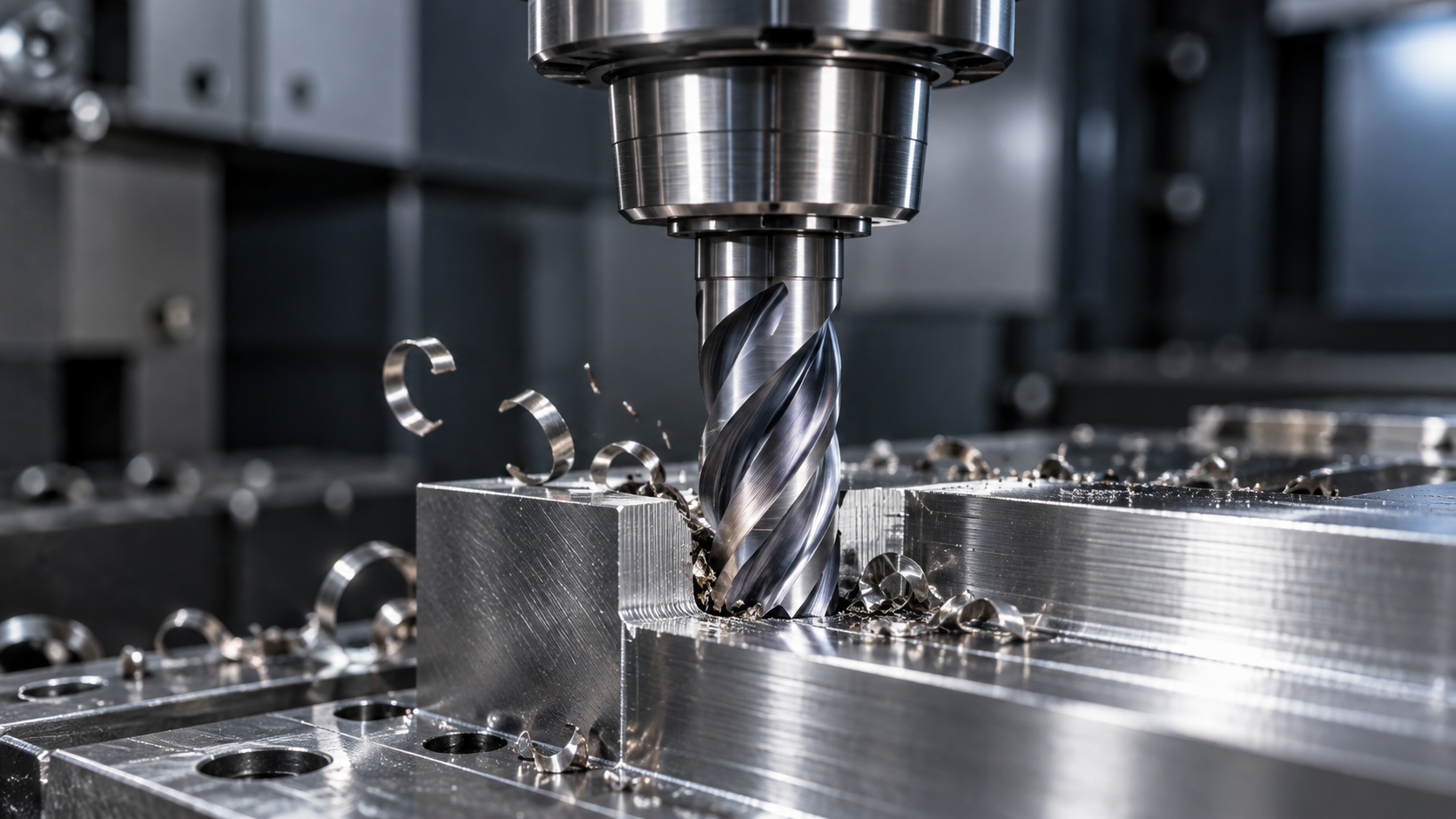

Фрезерование не терпит приблизительности. Один неверно назначенный параметр — и инструмент либо не отработает положенный ресурс, либо сломается на первом же проходе. Режим обработки складывается из нескольких взаимозависимых величин: окружной скорости кромки, частоты вращения шпинделя, подачи на зуб, минутного перемещения, вертикального и радиального съема. Меняя одну цифру, приходится пересматривать остальные. Задача технолога — найти сочетание, при котором станок выдает максимум по производительности, а фреза и шпиндель работают в допустимых пределах.
Режим фрезерования — это не одно число, а совокупность взаимосвязанных величин. К ним относятся окружная скорость режущей кромки Vc, частота вращения шпинделя n, подача на зуб fz, минутное перемещение инструмента Vf, вертикальный съем ap и радиальный съем ae.
Каждый параметр влияет на остальные: изменение одного требует пересчета других. Окружная скорость задается парой «материал заготовки — материал режущей части» и берется из нормативов или каталога инструментальной компании. Обороты выводятся из скорости и диаметра фрезы. Подача на зуб определяет силовую нагрузку на кромку. Минутное перемещение объединяет подачу на зуб, число зубьев и обороты. Вертикальный и радиальный съем формируют объем металла, снимаемого за проход, а от него напрямую зависят силы резания и потребная мощность привода.
Обрабатываемость материала — отправная точка расчета режимов резания при фрезеровании. Алюминиевые сплавы допускают разгон кромки до 400–800 м/мин, конструкционная сталь укладывается в 150–250 м/мин, жаропрочные никелевые сплавы требуют снижения до 40–80 м/мин. С ростом твердости допустимая окружная скорость падает, а износ инструмента ускоряется.
Твердосплавный инструмент выдерживает скорость в 3–5 раз выше, чем быстрорежущий. Диаметр фрезы обратно влияет на обороты при фиксированной окружной скорости: крупная фреза вращается медленнее. Количество зубьев определяет распределение нагрузки между кромками и достижимую минутную подачу.
Черновой проход нацелен на снятие основного припуска: большие ap и ae при умеренной скорости. Чистовой — на точность и микрогеометрию: малые ap и ae. Для обработки уступов нередко выбирают схему с уменьшенным вертикальным съемом и увеличенным радиальным — так система работает стабильнее.
Связка «станок — приспособление — заготовка — инструмент» задает потолок режима. При недостаточной жесткости появляются вибрации, и приходится жертвовать подачей и глубиной. Мощность шпинделя ограничивает объем металла, снимаемый в единицу времени.
Окружную скорость подбирают по нормативным таблицам или рекомендациям изготовителя инструмента. Исходные данные — марка обрабатываемого материала, материал режущей части, тип прохода и требуемая стойкость. Скорость резания при фрезеровании измеряется в м/мин и на этапе выбора не зависит от диаметра фрезы.
Скорость резания при фрезеровании рассчитывают по эмпирической зависимости, в которой учтены свойства заготовки, геометрия инструмента и условия обработки:
V = (Cv · Dq) / (Tm · tx · Szy · Bu · zp) · Kv
где Cv — коэффициент для конкретной пары материалов; D — диаметр фрезы, мм; T — стойкость, мин; t — глубина резания, мм; Sz — подача на зуб, мм/зуб; B — ширина фрезерования, мм; z — число зубьев; Kv — поправка на реальные условия.
В цеховой практике чаще применяют упрощенный путь: берут табличную величину и умножают на коэффициенты, отражающие марку заготовки, состояние поверхности и требуемую стойкость.
Частота вращения шпинделя при фрезеровании вычисляется через окружную скорость и диаметр фрезы:
n = (1000 · V) / (π · D)
где V — скорость резания, м/мин; D — диаметр фрезы, мм; n — обороты, об/мин.
При V = 120 м/мин и D = 16 мм: n = (1000 · 120) / (3,14 · 16) = 2388 об/мин. Полученное значение сверяют со ступенями станка и принимают ближайшее меньшее. Применяется для станков с механической коробкой скоростей. На станках с ЧПУ ближайшую ступень определять не надо.
Связь обратная: при неизменной окружной скорости рост диаметра снижает потребные обороты. Фреза 8 мм на V = 120 м/мин требует 4775 об/мин, фреза 25 мм — 1528 об/мин. Станки с невысоким верхним пределом частоты вращения ограничивают применение мелкого инструмента. Если расчетные обороты превышают паспортные, снижают окружную скорость либо, если это допускает операция, берут фрезу большего диаметра.
Подача на зуб при фрезеровании fz — подача, приходящаяся на один зуб фрезы. Подача на оборот f — путь инструмента за один оборот шпинделя: f = fz · z.
Минутная подача Vf — перемещение инструмента за минуту:
Vf = fz · z · n
где Vf — минутная подача, мм/мин; fz — подача на зуб, мм/зуб; z — число зубьев; n — обороты, об/мин.
Подачу на зуб подбирают по таблицам для конкретной фрезы и материала. Ориентиры: алюминий — 0,05–0,20 мм/зуб, сталь — 0,05–0,15 мм/зуб, чугун — 0,08–0,15 мм/зуб, жаропрочные сплавы — 0,02–0,08 мм/зуб. Малые значения уместны для тонкого инструмента, чистовых проходов и нежестких систем. Большие — для черновой обработки прочной фрезой на жестком станке.
Формула подачи на зуб при фрезеровании следует из выражения для минутной подачи:
fz = Vf / (z · n)
При программировании ЧПУ задают минутную подачу, а подачу на зуб считают для контроля нагрузки на кромку.
Когда радиальный съем ae мал по сравнению с диаметром фрезы, реальная максимальная толщина стружки оказывается меньше подачи на зуб fz. Причина — геометрия врезания: зуб входит в материал с нулевой толщиной и набирает максимум лишь на дуге контакта. Чтобы компенсировать истончение, минутную подачу поднимают. Производители инструмента дают поправочные коэффициенты в зависимости от отношения ae/D. Если этот эффект не учитывать, производительность падает, а износ кромок растет.
Глубина резания при фрезеровании — слой, снимаемый вдоль оси фрезы за один проход. На черновых операциях ap доходит до 0,5–1,5 диаметра фрезы. На чистовых — 0,1–0,3 мм. Глубина фрезерования за один проход упирается в мощность привода, жесткость системы и прочность инструмента.
Ширина фрезерования ae — радиальный съем. При черновой обработке ae составляет 50–80% диаметра фрезы, при чистовой — 5–15%. Для уступов применяют комбинацию: увеличенная ae при уменьшенной ap дает стабильный угол контакта.
Производительность съема металла определяется произведением:
Q = ap · ae · Vf
где Q — объем металла, удаляемый за минуту, мм³/мин.
Рост ap или ae увеличивает нагрузку на зуб и потребную мощность. При ограниченной мощности шпинделя один из параметров снижают. Большая ap создает осевую нагрузку и требует высокой жесткости. Большая ae удлиняет дугу контакта и повышает температуру кромки.
Порядок действий:
Обрабатывается конструкционная сталь фрезой D = 20 мм, z = 4, твердый сплав. Припуск: ap = 3 мм, ae = 12 мм. Материал допускает Vc = 180 м/мин, fz = 0,08 мм/зуб.
Ориентировочные значения для концевых твердосплавных фрез:
| Материал | Vc, м/мин | fz, мм/зуб | ap, мм | ae, % от D |
|---|---|---|---|---|
| Алюминий | 400–800 | 0,05–0,20 | 0,5–1,5·D | 50–80 |
| Сталь конструкционная | 150–250 | 0,05–0,15 | 0,5–1,0·D | 40–70 |
| Чугун | 100–200 | 0,08–0,15 | 0,3–0,8·D | 40–60 |
| Нержавеющая сталь | 80–150 | 0,04–0,10 | 0,3–0,7·D | 30–50 |
| Жаропрочные сплавы | 40–80 | 0,02–0,08 | 0,2–0,5·D | 20–40 |
Важно: значения ориентировочные. Точные параметры зависят от типа фрезы, покрытия, жесткости системы и требований к стойкости.
Значения ниже ориентировочные и корректируются по рекомендациям производителя конкретной фрезы.
| Параметр | Черновая обработка | Чистовая обработка |
|---|---|---|
| Глубина ap | 0,5–1,5·D | 0,1–0,3 мм |
| Ширина ae | 50–80% D | 5–15% D |
| Подача fz | Средняя–верхняя часть рекомендуемого диапазона | Обычно ниже, чем при черновой обработке |
| Скорость Vc | Нижняя–средняя часть рекомендуемого диапазона | Средняя–верхняя часть рекомендуемого диапазона при малых ap и ae |
| Приоритет | Производительность | Точность и чистота |
На чистовых проходах уменьшенные ap и ae снижают силы резания, что сокращает деформации системы и улучшает качество поверхности.
Если расчетные обороты выше максимальных для станка, снижают окружную скорость или, если это допускает операция, увеличивают диаметр фрезы. Мощность привода проверяют по формуле:
N = (Pz · V) / 60000
где Pz — окружная сила резания, Н; V — скорость, м/мин. Если N превышает мощность двигателя, уменьшают ap, ae или Vc.
Вылет инструмента из оправки усиливает изгибные деформации. При большом вылете подачу и глубину резания корректируют с учетом жесткости системы и рекомендаций производителя инструмента. Нежесткая заготовка требует уменьшения ae для снижения радиальных сил.
Биение кромок создает неравномерную нагрузку: одна кромка снимает большую стружку, остальные работают вхолостую. При вибрациях корректируют подачу, глубину резания и частоту вращения шпинделя, одновременно проверяя жесткость системы и вылет инструмента.
Скопление стружки в зоне резания повышает температуру кромки и риск поломки. Для глубоких пазов уменьшают fz, применяют СОЖ или сжатый воздух. При фрезеровании титана и жаропрочных сплавов способ охлаждения и отвода стружки выбирают по рекомендациям производителя инструмента; в ряде операций применяется внутренняя подача СОЖ.
| Наименование | Вероятная причина | Корректировка |
|---|---|---|
| Сколы на кромках | Превышена подача на зуб | Снизить fz, проверить жесткость и условия резания |
| Ускоренный износ по задней поверхности | Превышена скорость резания | Снизить Vc, проверить марку инструмента и режим |
| Вибрация и шум | Недостаточная жесткость или резонанс | Уменьшить ap, ae или изменить n |
| Плохое качество поверхности | Большая подача или износ | Снизить fz, проверить инструмент |
| Перегрев кромки, налипание | Малая скорость или плохой отвод стружки | Увеличить Vc, улучшить охлаждение |
| Поломка фрезы | Превышена нагрузка | Уменьшить fz, ap, ae |
Нет. Каждая марка заготовки требует своей окружной скорости и подачи на зуб. Режим, подобранный для алюминия, при обработке стали может привести к ускоренному износу или поломке кромок.
Паспортная частота вращения ограничена конструкцией привода. Если расчет дает 3200 об/мин, а станок выдает максимум 2500, режим корректируют под реальные возможности оборудования.
Скорректировать подачу на зуб, радиальный съем ae или частоту вращения шпинделя для выхода из резонанса. Одновременно необходимо проверить жесткость системы и вылет инструмента.
С увеличением вылета растут изгибные деформации. При большом вылете подачу и глубину резания уменьшают с учетом жесткости системы и рекомендаций производителя инструмента.
Да. На чистовых проходах уменьшают ap до 0,1–0,3 мм, ae — до 5–15% диаметра, а подачу на зуб обычно снижают относительно черновой обработки для обеспечения точности и чистоты поверхности.
По состоянию стружки, стойкости кромок и качеству поверхности. Ровная стружка без налипания, равномерный износ по задней поверхности и отсутствие вибрации говорят о корректном режиме.
