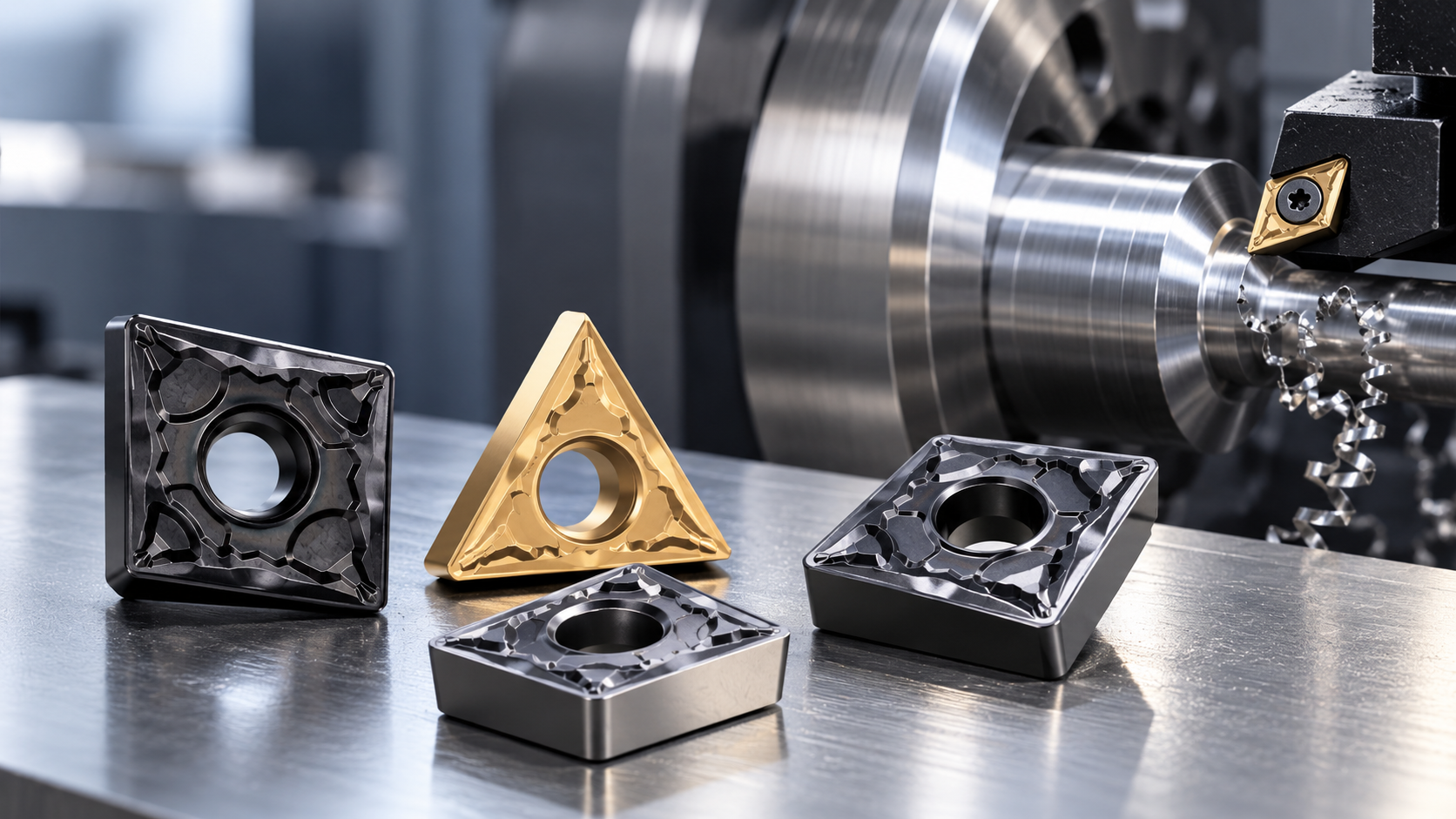

Как выбрать токарную пластину под материал и вид обработки: форма, сплав, геометрия и стружколом

Универсальной токарной пластины не существует — это аксиома, с которой начинается грамотный подбор режущего инструмента. То, что отлично работает на черновом точении стального вала, окажется бесполезным при чистовой обработке нержавейки или расточке тонкостенной детали. Выбор всегда зависит от совокупности факторов: материал заготовки, вид токарной операции, требуемое качество поверхности, жесткость системы станок–приспособление–инструмент и назначенные режимы резания. В этой статье разберем системный подход к выбору токарной пластины — от формы и геометрии до сплава и стружколома.

С чего начать выбор токарной пластины

Прежде чем подбирать пластину, нужно рассмотреть три основных аспекта.

Материал обрабатываемой заготовки

Разные материалы по-разному ведут себя в зоне резания.

Сталь склонна к наростообразованию и требует пластин с хорошей износостойкостью. Нержавеющая сталь вязкая, вызывает повышенный нагрев и быстрый износ по задней поверхности.

Чугун обрабатывается с абразивным износом, поэтому нужны материалы токарных пластин с высокой твердостью.

Жаропрочные сплавы и титан крайне плохо отводят тепло — вся энергия резания концентрируется на режущей кромке, что требует специальных покрытий и геометрий.

Цветные металлы — алюминий, латунь, бронза, медь — отличаются высокой теплопроводностью и склонностью к налипанию на режущую кромку. Алюминиевые сплавы, особенно с высоким содержанием кремния, дополнительно обладают абразивным действием, а медь и латунь требуют острой кромки и полированных поверхностей, чтобы избежать наростообразования и обеспечить чистоту обработки.

Международный стандарт ISO классифицирует обрабатываемые материалы по группам:

У большинства современных пластин на упаковке или в маркировке прямо указана группа ISO, для которой они рекомендованы.

Вид токарной операции

Точение наружных цилиндрических поверхностей, растачивание отверстий, подрезка торца, проточка канавок, отрезка, обработка конусов и фасонных поверхностей — для каждой операции важна геометрия токарной пластины. Универсальной формы нет. Например, ромбическая пластина с углом при вершине 80° (CNMG) применяется для наружного точения и подрезки торца, а треугольная (TCMT) хорошо подходит для расточки малых отверстий, где важен свободный выход инструмента.

Черновая, получистовая или чистовая обработка

Характер обработки напрямую диктует требования к пластине:

• Черновая обработка — снятие большой толщины металла (глубина резания до 6–8 мм), высокие подачи, значительные нагрузки. Нужна прочная кромка, отрицательная геометрия, крупный радиус при вершине (R 0,8–2,4 мм) и сплав с высокой ударной вязкостью.
• Получистовая обработка — средние режимы, баланс между производительностью и качеством. Глубина резания обычно составляет 1–3 мм, подача — 0,15–0,4 мм/об. Используются радиусы при вершине R 0,4–0,8 мм, геометрии, рассчитанные на средние нагрузки, и сплавы средней твердости, которые обеспечивают достаточную прочность кромки и приемлемую шероховатость поверхности.
• Чистовая обработка — малые глубины резания (0,1–0,5 мм) и подачи, главное — точность размера и шероховатость. Требуется острая режущая кромка, положительная геометрия, малый радиус при вершине (R 0,2–0,4 мм) и покрытие, обеспечивающее низкий коэффициент трения.

Как выбрать форму токарной пластины

Форма пластины определяет ее прочность, количество доступных режущих кромок и применимость для конкретных операций. Ниже приведены основные формы с краткой характеристикой.

Все указанные формы пластин предназначены как для наружной, так и для внутренней обработки. Форма подбирается на основании траектории движения инструмента — резца. Если инструменту требуется подход к поверхности под определенным углом, к детали с уступами или в труднодоступную зону, именно траектория диктует выбор формы пластины.

Как выбрать геометрию токарной пластины

Геометрия — это прежде всего углы и форма режущей части, которые определяют характер взаимодействия инструмента с заготовкой, силы резания и качество поверхности.

Положительная и отрицательная геометрия

Основное различие — значение заднего угла. У пластин с отрицательной геометрией задний угол равен нулю (код «N» в маркировке). У пластин с положительной геометрией задний угол больше нуля (коды «P», «F», «E» и др.).

Выбор между положительной и отрицательной геометрией — это всегда компромисс между прочностью кромки и качеством обработки.

Как выбрать радиус при вершине

Радиус при вершине — один из важнейших геометрических параметров токарной пластины, определяющий баланс между прочностью режущей кромки и качеством обработанной поверхности. Чем крупнее радиус, тем равномернее распределяется нагрузка по режущей кромке, снижается интенсивность износа и возрастает стойкость инструмента.

Однако увеличение радиуса при вершине повышает радиальную составляющую силы резания, что при недостаточной жесткости системы может спровоцировать вибрации и ухудшить точность обработки. Поэтому выбор радиуса всегда зависит от режимов резания, жесткости станка и оснастки, а также от требуемой шероховатости поверхности.

• Для чистовой и сверхчистовой обработки, где на первом месте точность размера и низкая шероховатость, применяют пластины с малым радиусом при вершине — 0,2 мм. Такая геометрия позволяет работать с минимальными подачами в диапазоне 0,05–0,15 мм/об, обеспечивая высокое качество поверхности. Однако следует учитывать, что острая кромка с малым радиусом более чувствительна к перегрузкам и изнашивается быстрее, поэтому ее применение оправдано только на чистовых проходах с небольшими глубинами резания и при условии стабильной, виброустойчивой системы.
• Радиус 0,4 мм является наиболее востребованным для получистовой и чистовой обработки. Рекомендуемый диапазон подач для таких пластин — 0,08–0,30 мм/об. Это золотая середина: кромка уже достаточно прочная, чтобы выдерживать средние нагрузки, но при этом сохраняется возможность получать шероховатость в пределах Ra 1,6–3,2 мкм. Пластины с радиусом 0,4 мм часто выбирают для обработки сталей и нержавеющих сталей на универсальных токарных станках с умеренной жесткостью.
• Для получистовых и черновых операций, где на первый план выходит производительность, используют пластины с радиусом при вершине 0,8 мм. Подача в этом случае может достигать 0,15–0,50 мм/об, что позволяет снимать значительные припуски за один проход. Крупный радиус хорошо демпфирует ударные нагрузки и продлевает стойкость инструмента при обработке поковок, литья и деталей с переменным сечением. Но здесь важно помнить: чем больше радиус, тем выше вероятность возникновения вибраций при недостаточной жесткости — особенно на длинных тонких деталях или при большом вылете резца.
• В условиях тяжелого чернового точения, когда требуется снимать припуск до 6–8 мм за проход, применяют пластины с крупным радиусом при вершине — 1,2 мм. Рекомендуемые подачи при такой геометрии составляют 0,30–0,70 мм/об. Это позволяет работать с максимальной производительностью на мощных станках с жесткой системой СПИД (станок–приспособление–инструмент–деталь). Пластины с радиусом 1,2 мм отличаются повышенной прочностью режущей кромки, однако они менее пригодны для чистовых операций из-за повышенных радиальных сил и ухудшения шероховатости поверхности.

Как глубина резания и жесткость системы влияют на выбор

Глубина резания меняет стабильность процесса сильнее, чем принято считать. Увеличение глубины резания улучшает стружколомание, но усиливает вибрации, если жесткость системы недостаточна. Для нежесткой системы (длинный вылет резца, тонкая деталь, слабое крепление) следует уменьшать глубину резания, подачу и выбирать пластину с положительной геометрией и меньшим радиусом.

Как выбрать сплав и покрытие токарной пластины

Материал, из которого изготовлена пластина, определяет, как долго она проработает при заданных режимах. Твердый сплав должен обеспечивать сочетание износостойкости и вязкости — чем тверже, тем выше износостойкость, но ниже ударная прочность.

Выбор марки твердого сплава

Наиболее распространены вольфрамо-кобальтовые (WC-Co) и титано-вольфрамо-кобальтовые (WC-TiC-Co) сплавы. По стандарту ISO сплавы токарных пластин маркируются по группам обрабатываемых материалов, а внутри каждой группы — по классам применения, которые обозначают область рационального использования сплава по условиям резания.

• Группа P — сплавы для обработки сталей. Внутри группы классы применения распределяются так: P01–P10 — для работы с малыми сечениями среза и высокими скоростями резания; P20–P30 — для средних условий; P40–P50 — для тяжелых условий с ударными нагрузками и большими сечениями среза.
• Группа M — сплавы для нержавеющих сталей. Классы применения M10–M20 — для условий с преобладанием требований к износостойкости, M30–M40 — для условий с ударными нагрузками и повышенной вязкостью.
• Группа K — сплавы для обработки чугуна. Классы K01–K10 — для высоких скоростей и малых сечений, K20 — для средних условий, K30–K40 — для тяжелых условий с ударами.
• Группа N — сплавы для цветных металлов и их сплавов (алюминий, латунь, бронза, медь). Обычно применяются пластины с острой полированной кромкой без покрытия или с тонким PVD-покрытием.
• Группа S — сплавы для жаропрочных сплавов и титана. Работают при низких скоростях резания и требуют повышенной прочности кромки.
• Группа H — сплавы для закаленных сталей (HRC > 45). Отличаются высокой твердостью и износостойкостью.

Важно понимать: цифра в маркировке сплава (P10, P20, M20, K20 и т. д.) указывает не на вид операции, а на класс применения по ISO. Выбор марки сплава зависит от режимов и конкретного материала. Чем выше номер в группе, тем больше вязкость и допускаются ударные нагрузки, но тем ниже износостойкость.

Как выбрать покрытие пластины

Большинство современных твердосплавных пластин имеют многослойные покрытия, которые снижают износ и повышают стойкость.

• TiN (нитрид титана) — золотистое покрытие, универсальное, повышает износостойкость, снижает трение.
• TiCN (карбонитрид титана) — тверже TiN, используется в многослойных покрытиях.
• Al₂O₃ (оксид алюминия) — темное покрытие, работает как тепловой барьер, защищает сплав от высокотемпературного износа. Особенно эффективен для обработки сталей на высоких скоростях.
• PVD-покрытия — наносятся при низких температурах, сохраняют остроту кромки, рекомендуются для нержавеющих и жаропрочных сплавов.
• CVD-покрытия — более толстые, твердые, рекомендуются для обработки стали и чугуна на высоких скоростях.

Для черновой обработки сталей на мощных станках предпочтительны CVD-покрытия с толстым слоем Al₂O₃. Для чистовой и обработки вязких материалов — PVD-покрытия, сохраняющие острую кромку.

Как выбрать стружколом токарной пластины

Стружколом — это форма углубления или выступа на передней поверхности пластины, которая управляет завивкой, дроблением и отводом стружки. Правильный стружколом обеспечивает стабильность процесса и безопасность работы.

Виды стружколомов токарных пластин для черновой, получистовой и чистовой обработки

• Черновая обработка — глубокая канавка, широкий шаг стружколома. Стружка толстая, ее нужно дробить на короткие фрагменты. При больших глубинах и подачах стружколом работает активно.
• Получистовая обработка — стружколом со средними параметрами канавки, рассчитанный на работу в переходном диапазоне подач и глубин.
• Чистовая обработка — мелкая канавка, малый шаг. Стружка тонкая, при малых подачах она не ломается сама, поэтому стружколом должен обеспечивать отвод стружки без налипания.

Как связаны стружколом, подача и глубина резания

Это фундаментальная связь. Каждый стружколом спроектирован для работы в определенном диапазоне подач и глубин резания. Если подача слишком мала для данного стружколома, стружка не ломается (идет длинной лентой). Если подача слишком велика — возрастают нагрузки, возможны сколы. В каталогах производителей всегда указаны рекомендуемые окна режимов для каждого типа пластины.

Что делать, если стружка не ломается

Как подобрать пластину под материал и вид обработки

В этой таблице собраны общие рекомендации по выбору пластины в зависимости от группы материала и характера обработки.

Пошаговый алгоритм выбора токарной пластины

Типичные ошибки при выборе токарной пластины

Как понять, что пластина подобрана правильно

Если кромка повреждается или скалывается, одной из причин может быть слишком твердый сплав или недостаточно прочная для данных условий геометрия. Если пластина интенсивно изнашивается по задней поверхности, возможными причинами являются недостаточная износостойкость сплава или завышенная скорость резания. Главный признак правильного выбора — стабильность процесса от детали к детали.

Нужна помощь с подбором токарной пластины? Специалисты бренда AST помогут подобрать форму, геометрию, сплав и стружколом под материал детали, тип операции и режимы обработки. Перейдите в каталог, чтобы изучить доступные типоразмеры и характеристики токарных пластин. Перейти в каталог пластин для точения →
